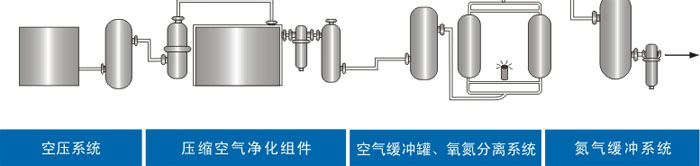

PSA制氮机工艺流程简介:

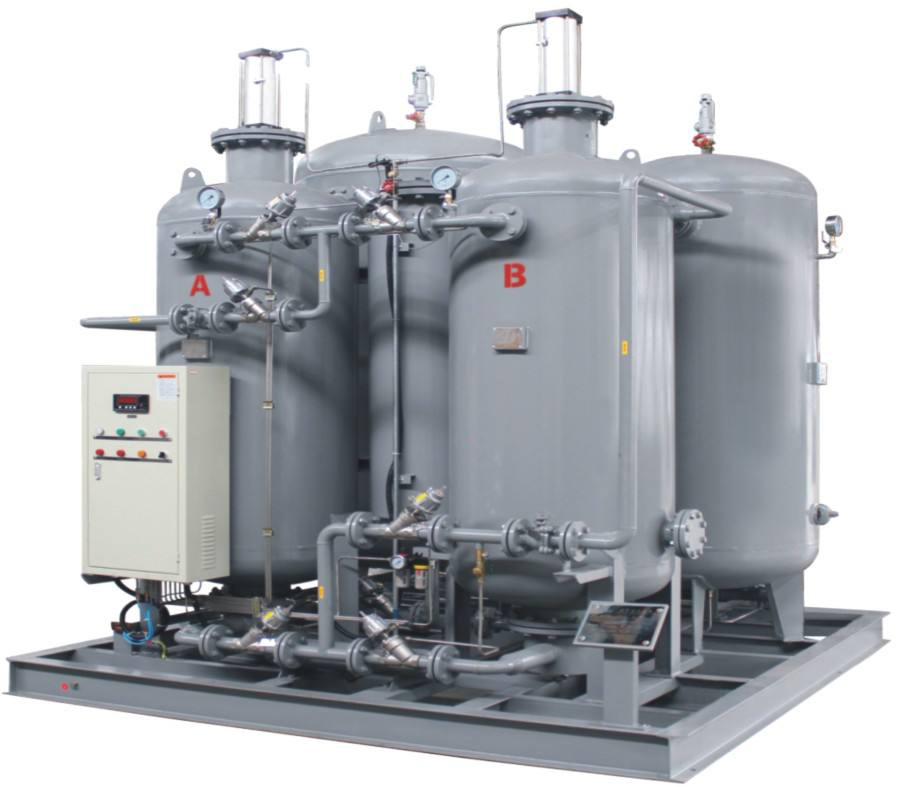

空气经空气过滤器清除灰尘和机械杂质后进入空气压缩机,压缩至所需压力,经严格的除油、除水、除尘净化处理,输出洁净的压缩空气,目的是确保吸附塔内分子筛的使用寿命。装有碳分子筛的吸附塔共有二个,一个塔工作时,另一个塔则减压脱附。洁净空气进入工作吸附塔,经过分子筛时氧、二氧化碳和水被其吸附,流至出口端的气体便是氮气及微量的氩和氧。另一塔(脱附塔)使已吸附的氧气、二氧化碳和水从分子筛微孔中脱离排至大气中。这样两塔轮流进行,完成氮氧分离,连续输出氮气。
变压吸附制取的氮气纯度为95%-99.9%,假如需要更高纯度的氮气需增加氮气净化设备。变压吸附制氮机输出的95%-99.9%氮气进入氮气净化设备,同时通过一流量计添加适量的氢气,在净化设备的除氧塔中氢和氮气中的微量氧进行催化反应,以除去氧然后经水冷凝器冷却,汽水分离器除水,再通过干燥器深度干燥(两个吸附干燥塔交替使用:一个吸附干燥除水,另一个加热脱附排水),得到高纯氮气,此时的氮气纯度可达99.9995%。目前海内变压吸附制氮最大的生产能力为3000m3n/h。
PSA是一种简便的制氮方式,开机后几分钟产生N2,N2成本低于深冷法空分制氮。
1. 选用优质进口碳分子筛:制氮机具有吸附容量大,抗压性能高,使用寿命长;
2. 雄厚的技术力量和优良的售后服务:设备集装箱化,制氮机现场安装时,只需连接气源,电源;
3. 优良的电气和机械装配技术,提供连续性技术服务,负责现场调试及培训工作;
4. 智能化:制氮机采用人性化的人机界面,智能化控制,您所做的只是按一下按钮,就能源源不断的供应所需的N2,解决您外购N2及搬运气瓶的烦恼;
5. 个性化;制氮机为特殊客户量身定做,无需氮气纯化装置,也可直接制取纯度为5个9的高纯氮气;
6. 低能耗:采用独特的吸附塔、布气系统、碳分子筛装填工艺,并针对不同要求的制氮设备选用不同工艺和不同型号的优质碳分子筛,使吸附塔体积缩小,空气消耗量降低,从而合使制氮机能耗降低;
7. 模块化:采用独有国家专利技术的模块化结构,设备结构清晰流畅,紧凑美观,具有极大的灵活性,便于未来系统扩容,降低投资成本;
8. 长寿命:采用独有的气流控制技术和分子筛装填技术,最大限度的减小气流对分子筛的冲击,降低分子筛的磨损,制氮机寿命更长。
