PSA制氮机结构

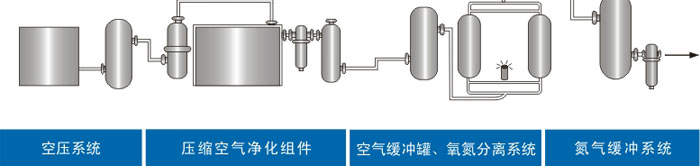

  变压吸附制氮设备包括：空气净化组件、空气储罐、氮氧分离系统、氮气缓冲系统、电气控制系统五大部分组成。

  1、空气净化组件由管道过滤器、精过滤器、超精过滤器、冷冻干燥机、除油器等组成，其作用是除去压缩空气中的尘埃、水和油，为氮氧分离系统提供清洁的原料——空气。

  2、空气储罐组件由空气储罐、安全阀、球阀等组成，其作用是保证系统用气平稳外，还可以降低压缩空气的出气温度，使压缩空气中水、油等杂质随压缩空气温度的降低而分离出来，有利于延长后处理设备寿命，同时提高压缩空气的品质。

  3、氮氧分离系统是制氮设备的主要部件，由两个交替工作的吸附塔（塔内装碳分子筛）和气动阀、节流阀、消音器等组成。根据碳分子筛对空气中主要成分氧气和氮气的吸附速率不同，在加压吸附和降压脱附过程中实现氮氧分离，而加压吸附与降压脱附过程由可编程控制器按一定程序控制电磁阀并由电磁阀控制相应的气动阀自动运行。

  4、氮气缓冲系统主要由缓冲罐、粉尘过滤器、流量计、调压阀、气动阀、节流阀、氮气纯度分析仪等组成。其主要作用是使氮气压力、纯度和流量平稳，氮气纯度分析仪可即时测出氮气纯度，并自动控制气动阀将不合格氮气排空。

PSA制氮机特点

1、产氮气方便快捷：

  先进的技术，独特的气流分布器，使气流分布更均匀，高效地利用碳分子筛，20分钟左右即可提供合格的氮气。

2、使用方便：

  设备结构紧凑、整体撬装，占地小无需基建投资，投资少，现场只需连接电源即可制取氮气。

3、比其它供氮方式更经济：

  PSA工艺是一种简便的制氮方法，以空气为原料，能耗仅为空压机所消耗的电能，具有运行成本低、能耗低、效率高等优点。

4、机电一体化设计实现自动化运行：

  进口PLC控制全自动运行，氮气流量压力纯度可调并连续显示，可实现无人值守。

5、运用范围广：

  金属热处理过程的保护气，化学工业生产用气及各类储罐、管道的充氮净化，橡胶、塑料制品的生产用气，食品行业排氧保鲜包装，饮料行业净化和覆盖气，医药行业充氮包装及容器的充氮排氧，电子行业电子元件及半导体生产过程的保护气等。纯度、流量、压力稳定可调，满足不同客户的需要。

PSA制氮机注意事项

  1、定期排水，排水口处于储气罐下方；

  2、定期检查各连接处与法兰是否具有密封性，是否有跑冒滴漏等现象，如果有，则停机排除，再开机；

  3、检查各个压力表是否正常，是否在检验期内，有无磨损与模糊不清情况；

  4、定期检测安全阀是否符合工艺参数；

  5、做好清洁卫生。

变压吸附式制氮机技术参数：
  流量：5-5000Nm3/hr
  氮气压力：0.1-0.7Mpa（高压力可定制）
  氮气纯度：95-99.9995%
