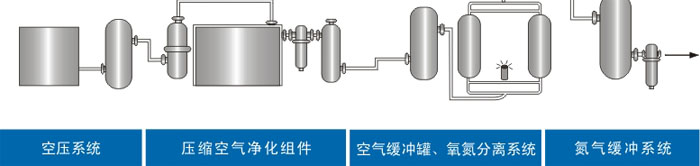

PSA制氮系统中各部分的作用
1、空气储罐
储气罐的作用是降低空气流量脉动,缓冲系统压力波动,使压缩空气能够顺利通过空调系统,从而充分去除油水杂质,降低后续变压吸附氧氮分离装置的负荷。同时,在吸附塔切换时,还为变压吸附氧氮分离装置提供了短时间内快速升压所需的大量压缩空气,使吸附塔内压力迅速上升到工作压力,保证了设备可靠稳定运行。
2、氧氮分离系统
空气预处理装置除去粉尘、油、水等固体杂质后,原料空气经气流扩散分配器进入充满干分子筛和氧氮分离分子筛的吸附塔。深度干燥后进行氧氮分离。从吸附塔顶流出的气体为氮气,纯度≥99.5%。这一过程是通过两个吸附塔的交叉操作完成的,一个用于操作,另一个用于再生以连续生产氮气。这部分氮气经高效氮气除尘器处理后进入氮气工艺储罐。

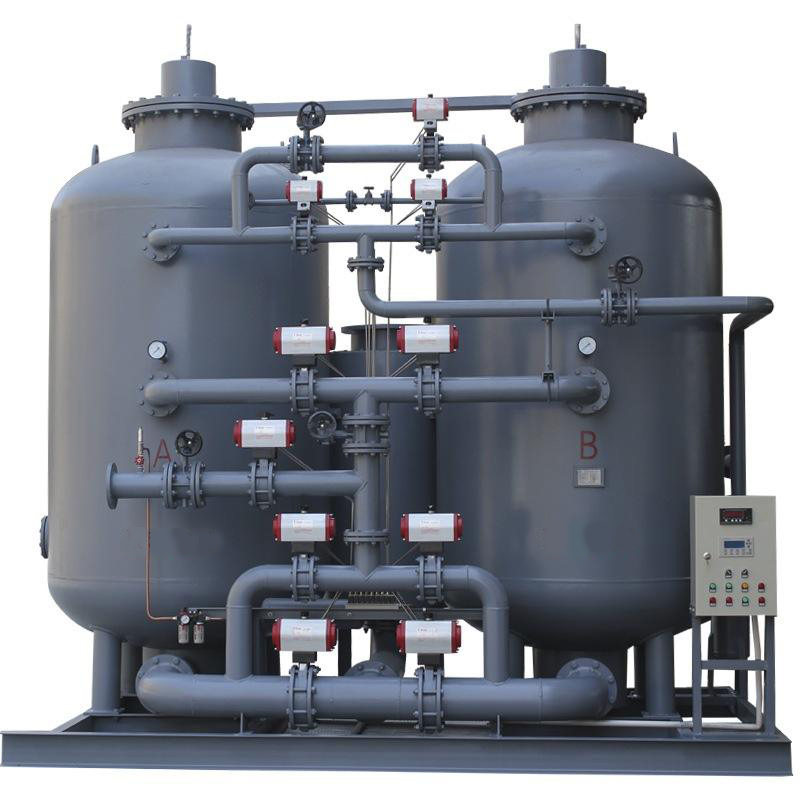

氧氮分离系统主要由吸附塔和碳分子筛控制系统组成。压缩空气自下而上通过a塔时,微水蒸气、二氧化碳、氧气等被分子筛吸附,氮气则通过塔顶流出。当a塔分子筛饱和后,切换至B塔进行上述吸附过程,同时再生a塔分子筛。所谓再生,就是吸附塔中的气体排放到大气中,压力迅速降低到常压,分子筛吸附的氧气和二氧化碳从分子筛中释放出来的过程。
3、氮气工艺储罐
氮气缓冲罐用于平衡从氮氧分离系统中分离出来的氮气的压力和含氧量,保证氮气的连续供应稳定。
同时,将吸附塔的工作切换后,将自身的一部分气体重新充入吸附塔,一方面有助于吸附塔的压力上升,另一方面也起到保护床层的作用,在设备工作过程中起到非常重要的辅助作用。
4、控制部分
氮气系统控制系统由LG系列PLC、氮气纯度在线分析仪、触摸屏显示控制器、运行参数采集控制器(系统工况、氮气纯度等)等部分(包括仪表、一次元件、传感器等)组成,在充分优化的条件下自动运行程序控制。根据用户要求,可实现与空压机的联锁启停控制和远程集中控制中心的远程控制,并反馈各种状态信号。同时,它还配备了触摸屏。氮气发生器有报警功能,公用工程及各部分有故障报警。可实现分子筛位置的自动检测,同时发出报警信号。
