鲍斯永磁变频无油螺杆鼓风机由一对螺杆转子啮合压缩空气产生低压压缩气体。螺杆转子采用先进的型线设计,驱动端采用永磁变频电机直联,依靠本体自带的微电脑控制器和同步变频器控制鼓风机的风量,以满足工艺用气生产的需求。相比传统的罗茨风机,永磁变频无油螺杆鼓风机平均节能30%,噪音更低,自动化程度更高。
一、螺杆鼓风机的结构
鲍斯无油螺杆鼓风机一般主要由外罩、主机、电机、空气过滤器、油泵油箱以及油虑等部分构成。双螺杆鼓风机可根据客户要求进行定制,比如去掉外罩、改为无油系统等。
螺杆主机作为螺杆风机的核心部件,其结构直接决定了风机性能的优劣。螺杆主机主要由机壳、螺杆转子、齿轮箱、轴承、轴封等主要部件构成。
二、螺杆鼓风机的运行原理
螺杆式鼓风机的运行原理是两根平行的阴阳转子在“∞”形气缸中相互啮合形成工作容积,通过同步齿轮,转子作反向高速转动,随着转子转动工作容积的大小发生周期性的变化,在气体输送过程中同时实现气体的压缩。螺杆式鼓风机的工作循环可分为吸气、压缩和排气三个过程。其循环过程如下所示:
1、吸气过程
气体经吸气口进入转子齿间容积,随着转子的转动,齿间容积不断扩大,当齿间容积达到更大时,齿间容积与吸气口断开,吸气过程结束。
2、压缩过程
吸气结束后转子继续转动。螺杆转子呈螺旋形,转动过程中,齿间容积产生由大到小的周期性变化,对容积内的气体产生压缩,气体压力上升。
3、排气过程
齿间容积与排气口连通后,排气过程开始。转子转动过程中,齿间容积不断减小,将压缩后的气体送至排气管。此过程一直延续到该容积达到更小值为止。
三、 螺杆式鼓风机的特点

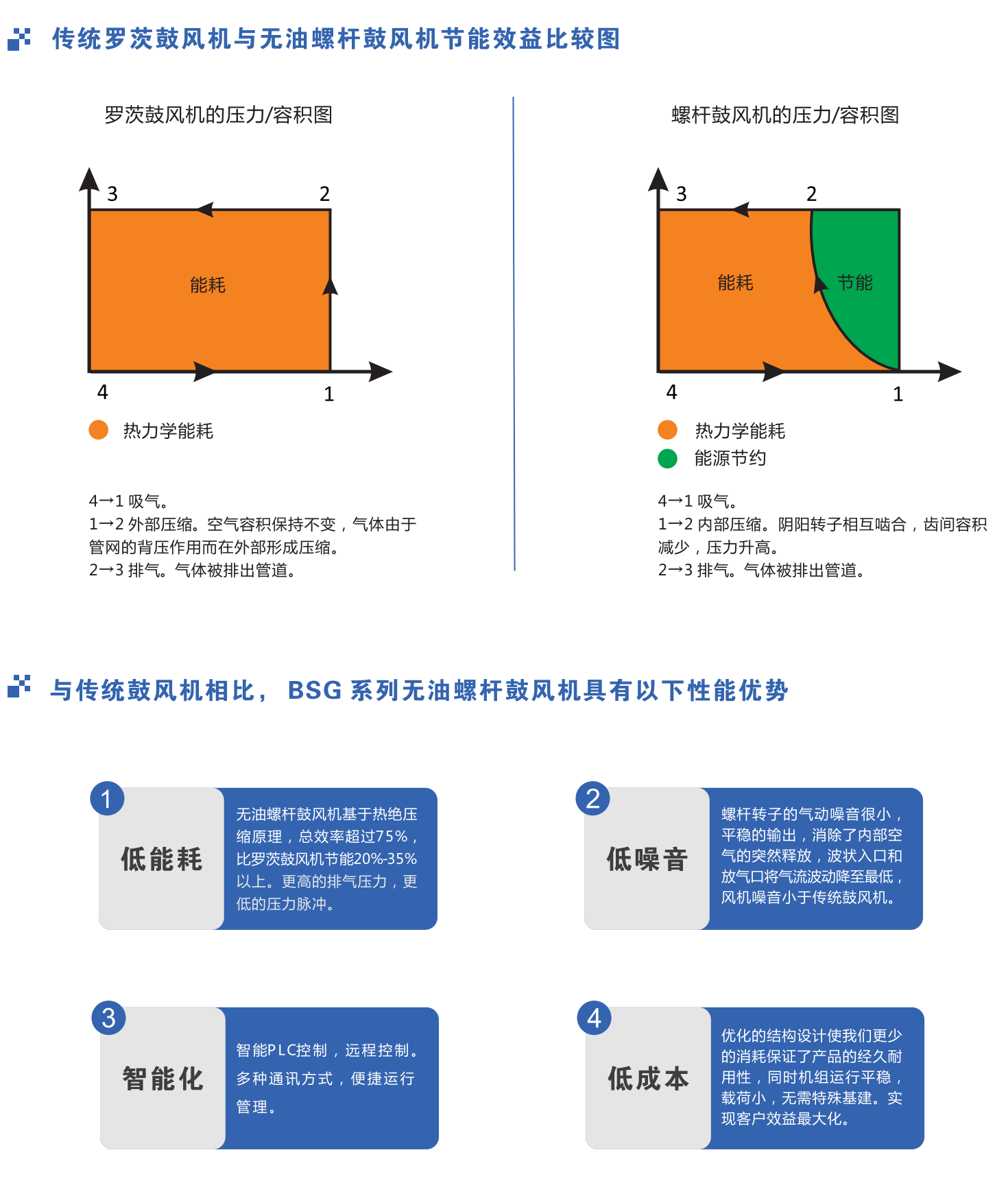

与罗茨风机等不同, 螺杆式鼓风机在腔体内气体输送的过程中实现了内压缩,因此螺杆拥有罗茨大部分的优点之外,同时比罗茨具备更高的效率,且气体的输送压缩的过程是连续渐进的,气流脉动更低,排气噪音、温度控制等均要优于罗茨等传统风机。
作为近年来新兴发展的回转式鼓风机种类,鲍斯螺杆鼓风机因其结构简单,稳定、节能低噪音等优势,开始普遍出现在曝气、气水反冲、氧化脱硫、流化/均化工艺、气力输送等应用中,并将会成为各个行业风机选择亮点。
鲍斯螺杆鼓风机组成:
1、螺杆鼓风机主机
轴承适应不断变化的负载,提供高度灵活性和效率;确保生产过程顺利进行
2、空气过滤器
高品质的进气过滤器提供高高过滤等级,工艺可靠性高,能源效率高;使用寿命长,延长保养间隔时间。
3、隔音罩
通过消音泡沫和金属板材的声音反射大幅降低噪音;降低鼓风机机房的隔音装备成本;所有装备均可打开隔音罩进行检查。
4、一体化变频驱动器
带有完全集成的变频器的电气柜,无需额外工程和安装;专门选择的驱动部件,参数设置可精准实现高效率;优化部件的选择;降低安装成本。
5、微电脑控制器
集成式鼓风机控制系统;显示整体系统性能状态,主动提供保养维修信息,故障和安全停机警报。
6、油路系统
先进的油路系统设计集成了油泵、油冷器器和过滤器;油温低,轴承和齿轮的使用寿命长。
7、进、排气消音器
进气和排气口都安装在固定位置,方便管道连接;所有格栅均配有内衬,降低噪音;独立冷却气流,避免再循环。
8、永磁电动机
低转速大扭矩;超IE3电机能效标准;独立风机散热确保电机稳定运行。
